这篇解读完全基于论文 Netkit: Specializing Linux Packet Delivery for Container Networks，论文已被 eBPF'26 Workshop 收录。两位作者 Daniel Borkmann 和 Paul Chaignon 都来自 Isovalent at Cisco，也就是 Cilium 背后的公司（见本号《第 3 起 BPF 圈收购：Cisco 计划收购 Cilium 母公司 Isovalent（附前 2 起）》）。netkit 也是 Borkmann 提交进内核的，文中数据都是作者在自家方案上测的。文中图片均直接截自论文，图号与论文一致。

1. 背景：backlog 队列在协议栈的哪里

先看论文图 1。Linux 收包时，驱动在下，协议栈上半部分（tc、netfilter 与 IP、TCP、socket）在上。中间那段锯齿线就是每个 CPU 的 backlog 队列：驱动把包放进目标 CPU 的队列，稍后再由上半部分处理。右侧标出了几个常用的 BPF 钩子：驱动层的 XDP、tc 层的 tc-bpf、socket 层的 sockmap。

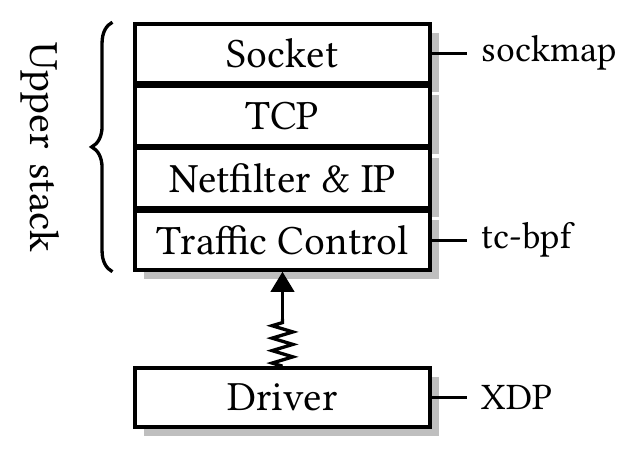

图 1：Linux 收包路径与主要 BPF 钩子，锯齿线表示经过 backlog 队列（图源：Borkmann & Chaignon, arXiv 2609.18633, Figure 1（CC BY-NC-ND 4.0））

物理网卡收到的包通常不走 backlog 队列（除非开了 RPS）。容器网络的插件大多挂在上半部分，用 netfilter 或 tc-bpf 实现策略和转发。

2. 问题：veth 让包多排了一次队

容器靠网络命名空间互相隔离。命名空间只是逻辑边界，包跨过去并不需要拷贝数据，按理不该有开销。

但连接容器和主机的 veth 设备会模仿物理网卡的行为：包从 veth 一端发出，另一端收到时要先放进每个 CPU 的 backlog 队列，再交给协议栈。论文图 2 画出了三条路径，锯齿线就是排队的位置：

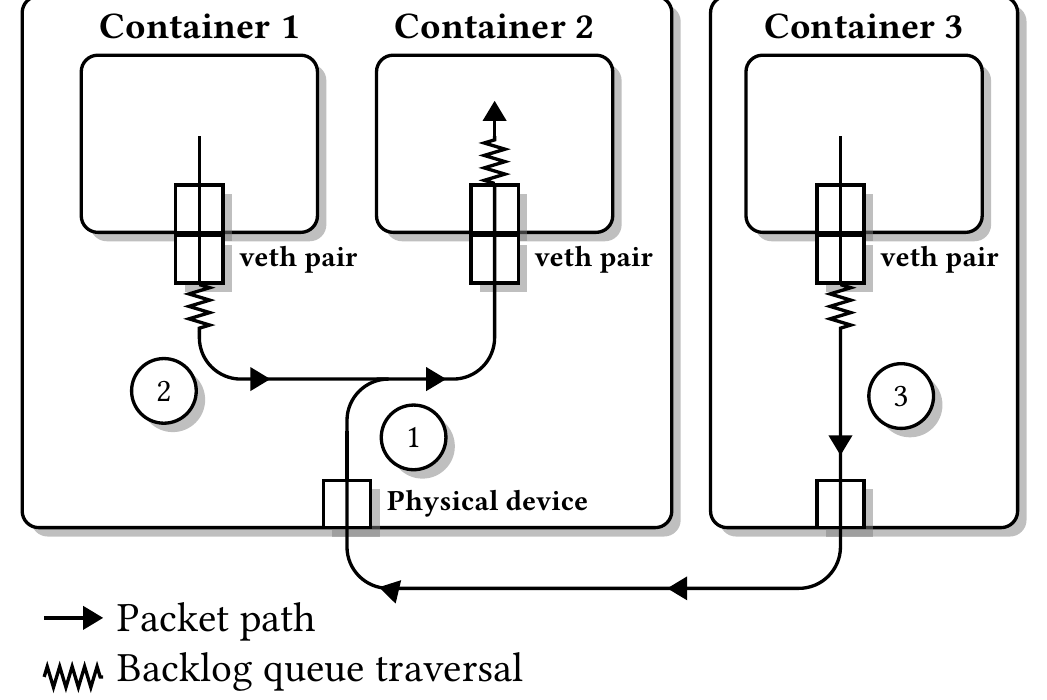

图 2：使用 veth 设备对时容器之间的收发路径，锯齿线表示经过 backlog 队列（图源：Borkmann & Chaignon, arXiv 2609.18633, Figure 2（CC BY-NC-ND 4.0））

逐条看：

  • 路径 ①，网线进容器：包从物理网卡进来，在主机协议栈里路由后交给主机侧 veth，再到达容器侧 veth。容器 2 上方的锯齿就是这一次排队，发生在目标容器的收包侧。
  • 路径 ②，同主机容器 1 到容器 2：包从容器 1 的 veth 出来，在主机侧 veth 的收包处排一次队（容器 1 下方的锯齿）；转进容器 2 时又排一次（容器 2 上方的锯齿），一共两次。
  • 路径 ③，容器 3 出网线：包从容器 3 出来，在主机侧 veth 的收包处排一次队，然后才走到物理网卡。

负载高时，这些排队的包还会交给 ksoftirqd 内核线程处理。它以普通优先级和其他任务抢 CPU，延迟因此上升；处理包的 CPU 时间也不再记在发包的进程头上。

开销有多大？作者在 3.1GHz Xeon 上用 netperf TCP_CRR（每秒新建短连接数）对比了有无命名空间的情况，结果见论文图 3：

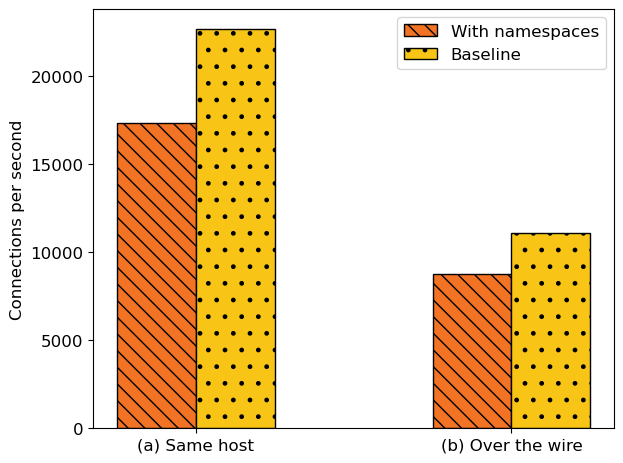

图 3：有无网络命名空间时的 TCP_CRR 每秒连接数，左为同主机，右为跨网线（图源：Borkmann & Chaignon, arXiv 2609.18633, Figure 3（CC BY-NC-ND 4.0））

去掉命名空间后，同主机快 31%，跨网线快 26%。这里的无命名空间同主机场景，是两个主机进程走 loopback 通信。

3. 两步改造：bpf_redirect_peer 去掉进容器那次，netkit 去掉出容器那次

论文图 4 是改造后的路径。和图 2 对比，多了虚线表示 BPF 重定向，锯齿只剩一处：

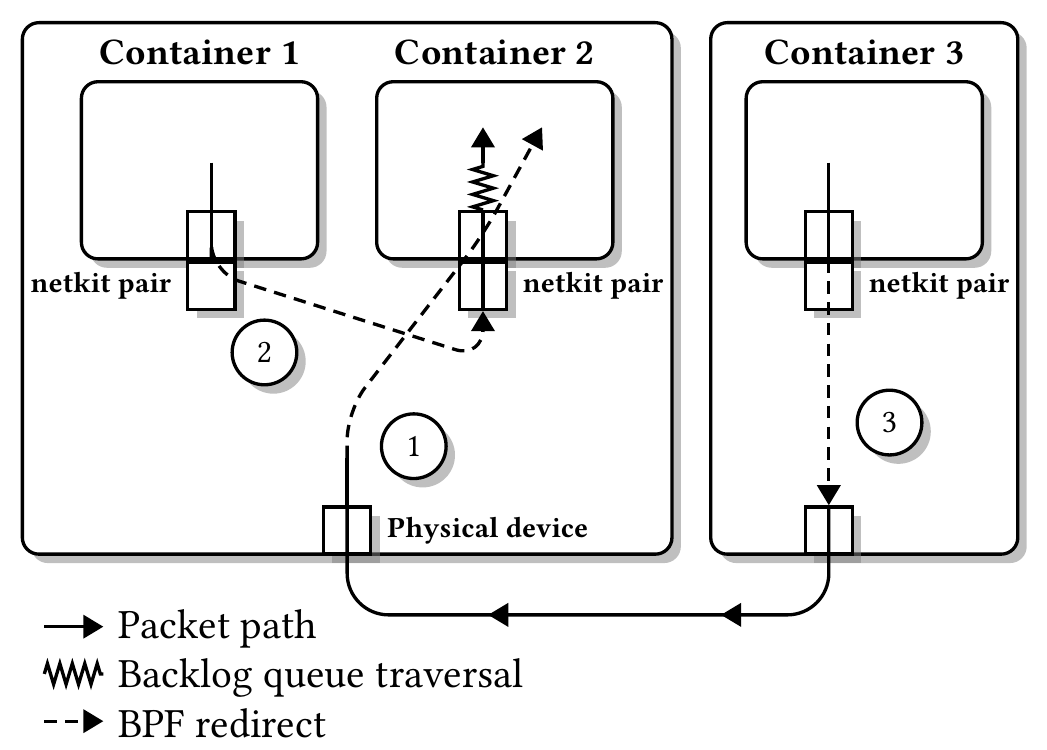

图 4：使用 BPF 重定向和 netkit 设备对后的容器收发路径，虚线表示 BPF 重定向（图源：Borkmann & Chaignon, arXiv 2609.18633, Figure 4（CC BY-NC-ND 4.0））

第一步，路径 ① 用 bpf_redirect_peer。 作者注意到，物理网卡收包后执行的上半部分协议栈，和容器内 veth 排完队之后执行的代码在功能上是同一套，只是所在命名空间不同。于是加了 BPF helper bpf_redirect_peer（Linux 5.10 合入）：在主机侧的 tc-bpf 钩子里调用它，把包切换到目标容器的命名空间，直接在容器的协议栈上半部分继续处理。这样省掉了两件事：主机侧 veth 的发送路径，以及容器侧的那次排队。图 4 中路径 ① 的虚线从物理网卡附近直接指进容器 2，没有锯齿。

它放在 tc 层而不是 XDP，是因为 XDP 在 GRO 之前，处理的是一个个未聚合的小包，要重定向很多次；放在 tc 层可以对 GRO 聚合后的大包（包括超过 64KB 的 BIG TCP）只做一次。

第二步，路径 ③ 和 ② 用 netkit 设备对。 出容器那次排队在主机侧 veth 的收包处。要避开它，得在容器侧设备上就把包送走，但在容器命名空间里装 BPF 程序有三个问题：可能和应用自己的 BPF 程序冲突；应用能把它卸掉，绕过安全策略或断网；而且它看不到主机的路由表。

作者因此新造了一种设备对 netkit（Linux 6.7 合入）来替代 veth，和 veth 有几点不同：

  • BPF 程序直接挂在设备上，不用配置 tc qdisc 和过滤器。程序在设备发送路径上、命名空间切换之后执行，所以挂在容器侧设备上的程序跑在主机命名空间里，能查主机路由。
  • 两端不对等：主机侧是主设备，容器侧是对端设备。只有主机侧的控制面（如 Cilium）能通过主设备管理程序，容器里的应用挂不上也卸不掉。没挂程序时可以默认丢包，控制面就绪前不会漏流量。
  • 默认三层模式，省掉 veth 需要的邻居解析；需要以太网语义的容器也可以配成二层模式。
  • 不支持 XDP。

有了 netkit，路径 ③ 用普通的 BPF redirect helper 就能把包从容器的 netkit 设备直接送到物理网卡（图 4 中容器 3 向下的虚线），不需要新 helper，因为程序本来就在命名空间切换之后执行。包没进队列，处理一直留在发包进程的上下文里，CPU 时间记账正确，也不会交给 ksoftirqd。

路径 ② 也一样：从源容器的主机侧 netkit 设备，直接重定向到目标容器的主机侧 netkit 设备（图 4 中从容器 1 到容器 2 的虚线），省掉源端那次排队。

剩下的一次。 图 4 里还剩一处锯齿：同主机两个容器通信时，目标容器收包侧那一次。包从一个命名空间的发送路径转到另一个命名空间的接收路径，至少要排一次队，不大改协议栈就省不掉。作者也可以把这次排队留在源端，但选择留在目标端，这样挂载点统一是 netkit，不用混用 netkit 和 tc-bpf。想彻底去掉，只能用 sockmap 绕过协议栈，那又要求应用不需要完整的协议栈。

也就是说：路径 ① 和 ③ 都不再排队；路径 ② 从两次排队降到一次。

代码改动不大：内核侧新 helper 78 行，netkit 设备 1,048 行（不少是 BPF link、netlink、内核模块的样板代码）；Cilium 侧分别改了 49 行和 463 行。

4. 效果与前提：追平进程间通信，但主机不能依赖 netfilter

测试用两节点 Kubernetes 集群，Linux 6.8 加 Cilium v1.19.5，硬件同前。基线是同一套 Cilium 配置下用 veth。注意前提：Cilium 开了 kube-proxy 替换，各节点上的 kube-proxy 及其 netfilter 规则都已移除，策略、QoS、负载均衡都在 BPF 里做，因为重定向会绕过主机上的 netfilter 规则。

先看 TCP_RR（每秒请求响应事务数，间接反映延迟），论文图 5：

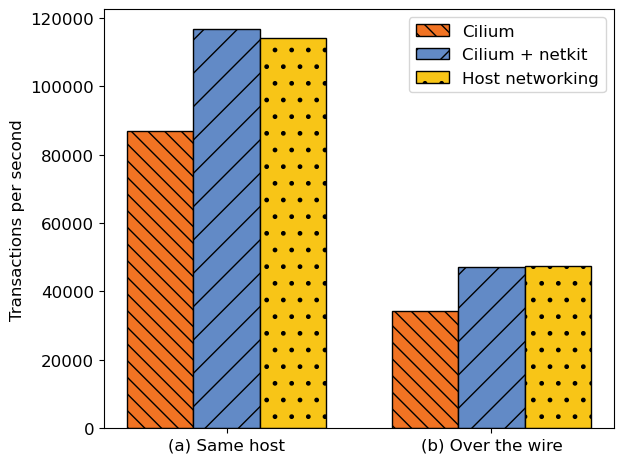

图 5：TCP_RR 每秒事务数，三组分别为 veth 下的 Cilium、Cilium 加 netkit、主机进程直连（图源：Borkmann & Chaignon, arXiv 2609.18633, Figure 5（CC BY-NC-ND 4.0））

再看 TCP_CRR（每秒新建连接数，更接近大量短连接的业务），论文图 6：

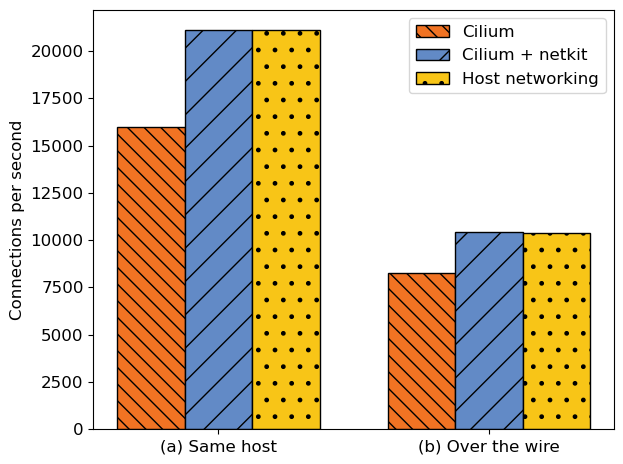

图 6：TCP_CRR 每秒连接数，分组同图 5（图源：Borkmann & Chaignon, arXiv 2609.18633, Figure 6（CC BY-NC-ND 4.0））

测试 指标 同节点 跨机
TCP_RR 每秒请求响应事务数 +34% +37%
TCP_CRR 每秒新建连接数 +32% +26%

这些是事务和建连速率，不是带宽吞吐。两张图里，Cilium 加 netkit 的柱子和主机进程直连基本一样高。论文的结论是，用上 netkit 后，容器通信和不用命名空间的主机进程通信达到同一水平，剩下的差别在误差范围内。

论文也比较了 AF_XDP、sockmap 和 ipvlan。前两者要求应用改用新接口，或者只覆盖部分场景；ipvlan 出方向不绕过主机协议栈，容器内的 BPF 程序也能被应用卸载，Cilium 社区因此移除了对它的支持。

5. 总结：命名空间只是逻辑边界，就别让包为它多排队

回到三条路径：bpf_redirect_peer 让路径 ① 进容器不再排队；netkit 设备对让路径 ③ 出容器不再排队，并把同主机的路径 ② 从两次排队降到一次。前提是容器数据路径已经全面换成 BPF，主机上不依赖 netfilter。

论文第 6 节称，netkit 已被 Meta 和字节跳动大规模部署在生产环境中。这是作者的说法，本文没有独立核实。想看 veth 场景的另一种加速思路，可以读本号的《基于 veth 场景 XDP 加速：出向流量转发性能提升约 10 倍》。
